◆报警具有延迟或计时功能
◆485可完成主从或串级控制
◆报警可设置常闭/常开
◆可加变送输出4-20毫安
◆可加程序控制20步
| 产品名称 | SHIMAX智能PID控制器 |
| 产品型号 | MAC10A/MAC10B/MAC10C/MAC10D |
| 工作电压 | 100-240V ±10% 50/60Hz |
| 测量精度 | ±（0.5%FS+1位） |
| 采样周期 | 0.25s |
| 测量值显示范围 | 量程的-10～110% |
| 控制方式 | 智能PID控制或位式控制 |
| 输入类型 | 热电偶、铂电阻、电流 |
| 输出类型 | 继电器接点、固态继电器(SSR)驱动、电流 |
| 工作环境 | 温度0～50°C 湿度最大85%RH (不结露) |
| 功 耗 | 最大9VA（100-240V AC) |
| 可选功能 | 第二路事件报警(EV2) 4-20mA模拟变送输出(AO) |
|
RS485通讯接口(Modbus协议和Shimax协议） |
| 项目 | 代码 | 说明 | |||||

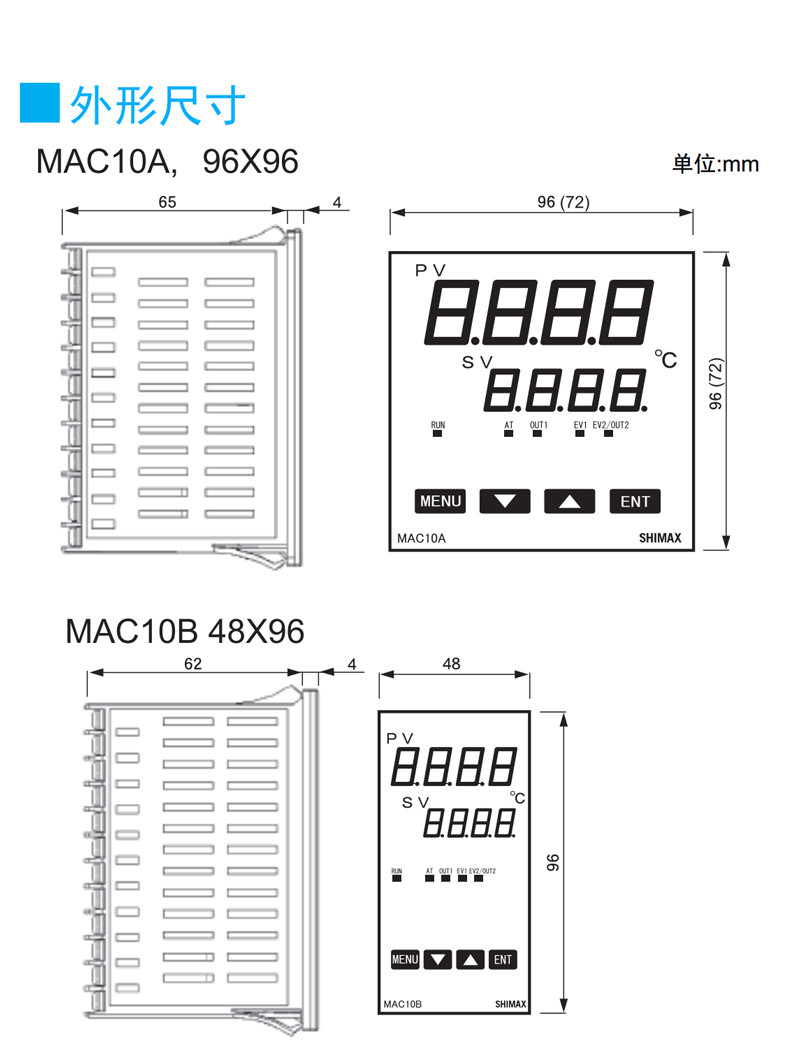

| 1.尺寸 | MAC10A- |
96x96mm(开孔:92x92)mm |
|||||
|
MAC10B- |
48x96mm(开孔:45x92)mm |
||||||
|

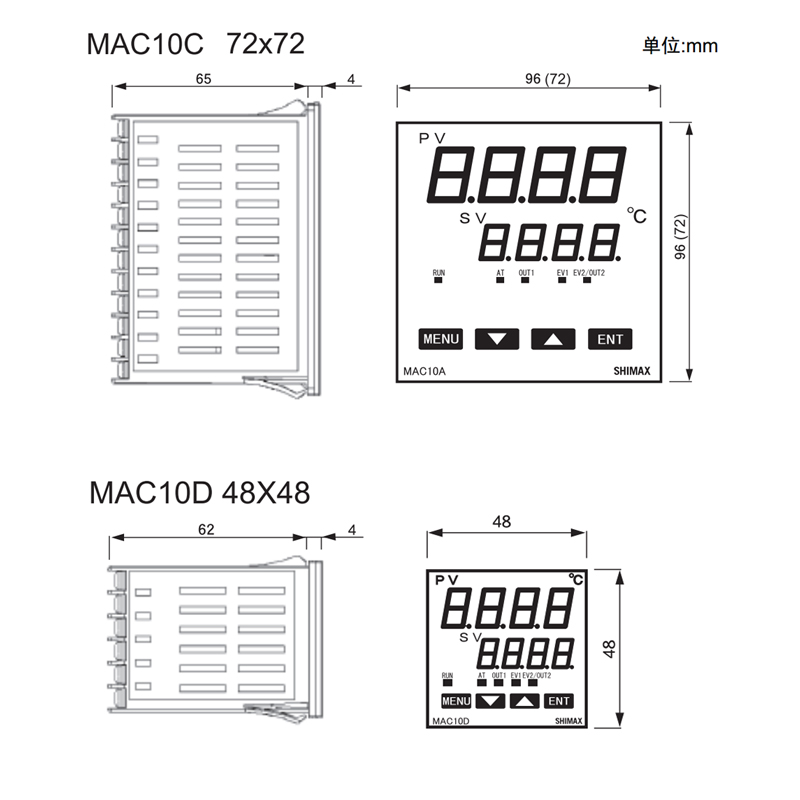

MAC10C- |
72x72mm(开孔:68x68)mm |
||||||
|
MAC10D- |
48x48mm(开孔:45x45)mm |
||||||

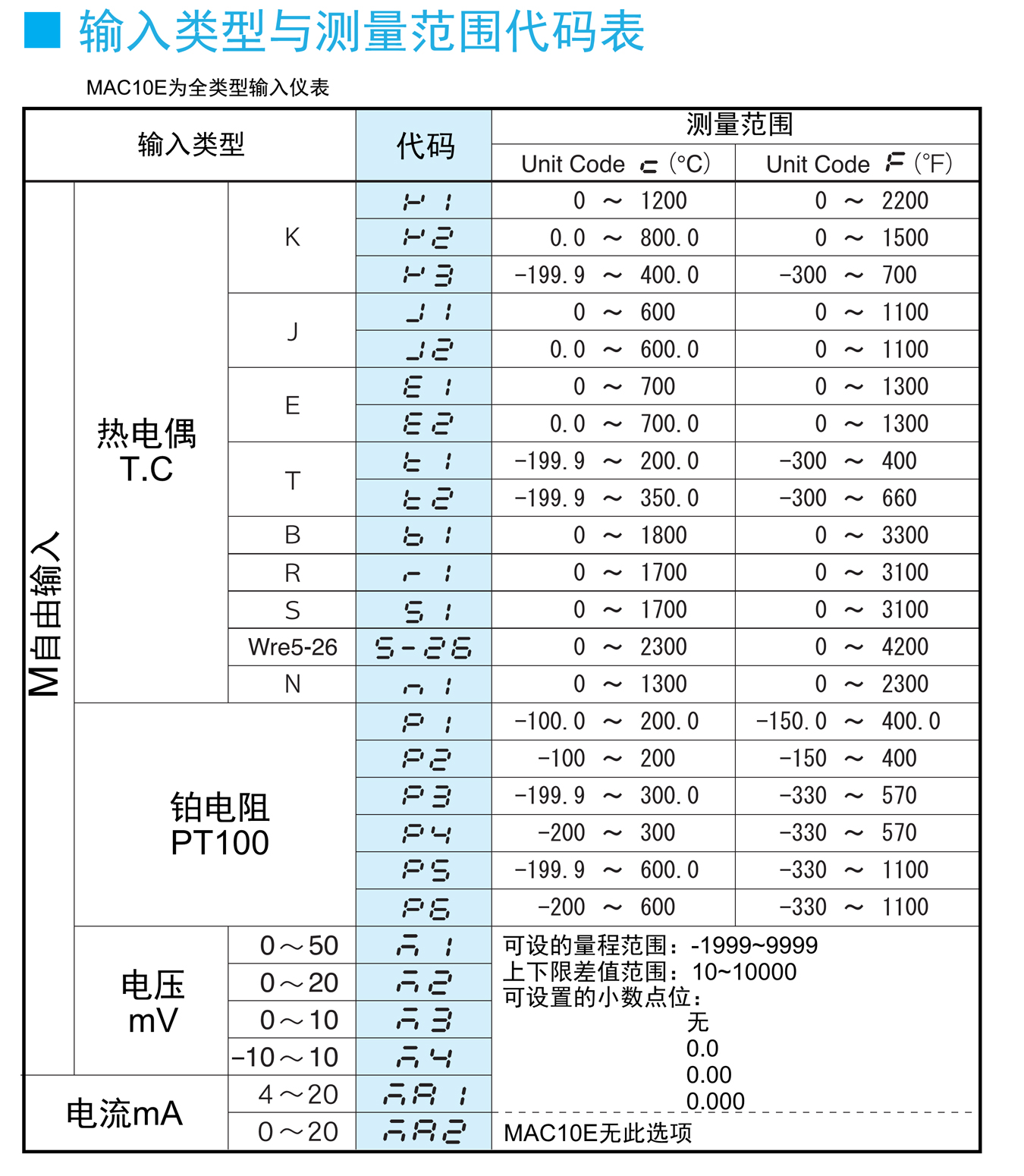

| 2.输入 | M |
热电偶:K、J、E、T、B、R、S、N、Wre5-26 铂电阻:PT100 额定电流约0.16mA 直流电压(mV) |
|||||
| I |
直流电流(4~20mA、0~20mA)输入阻抗60Q |
||||||
| 3.控制输出 | C |
继电器接点 1A 240V AC(2A 阻性负载) |
|||||
| S |
脉冲电压(SSR固态驱动)12V(10~15V)DC最大负载电流20mA |
||||||
| I |
电流 4~20mA DC 最大负载阻抗500Q |
||||||
| 4.电源 | F |
100~240V AC 50/60Hz |
|||||

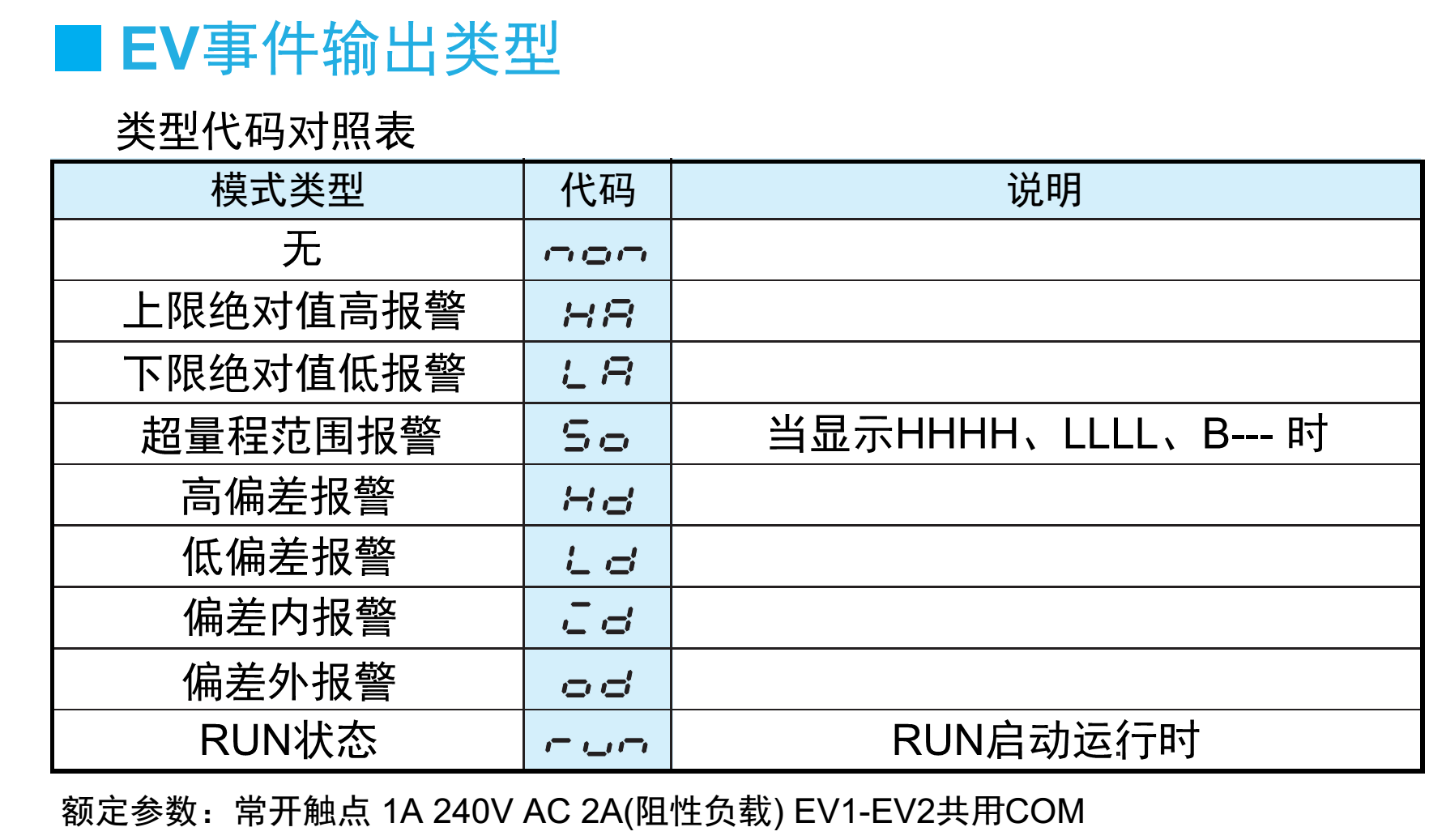

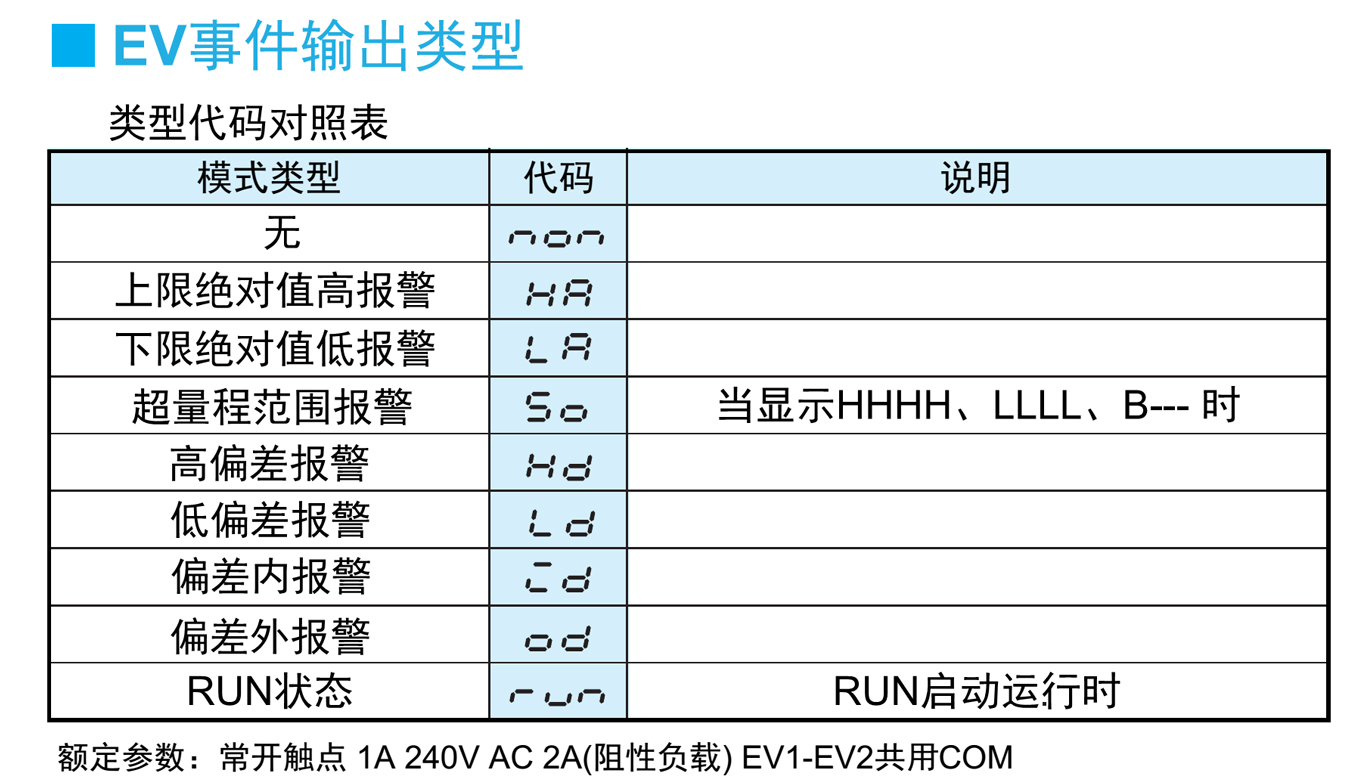

| 5.事件输出（报警） | N |
无 |
|||||
| 1 |
1点事件输出继电器接点 1A 240V AC (2A 阻性负载) |
||||||
| 2 |
2点事件输出继电器接点 1A 240V AC(2A 阻性负载) |
||||||
| 6.扩展项 | N | 无 | |||||
| R |
RS485 |
||||||
| T |
模拟变送输出(电流)4~20mA DC 负载阻抗最大500Q |
||||||
