1、控制板的设计
PAC60A系列：采用数字电路智能化设计，自动判别相位，力求接线简单高质量要求，低成本设计，其功能在PAC30A的基础上增加了：电流反馈，使其具有：恒流、过流等功能，控制变压器一次侧等感性负载比较好。
2、散热器的选择
散热器采用高散热性能的插片式撒热器。3、风机的选择
采用120轴流风机，滚珠轴承式。寿命长、发热低等特点。4、可控硅模块的选择
采用国产模块，特选的低压降芯片，用进口的高散热性能的绝缘材料焊接和压接而成。其特点是过载能力强，质量可靠。

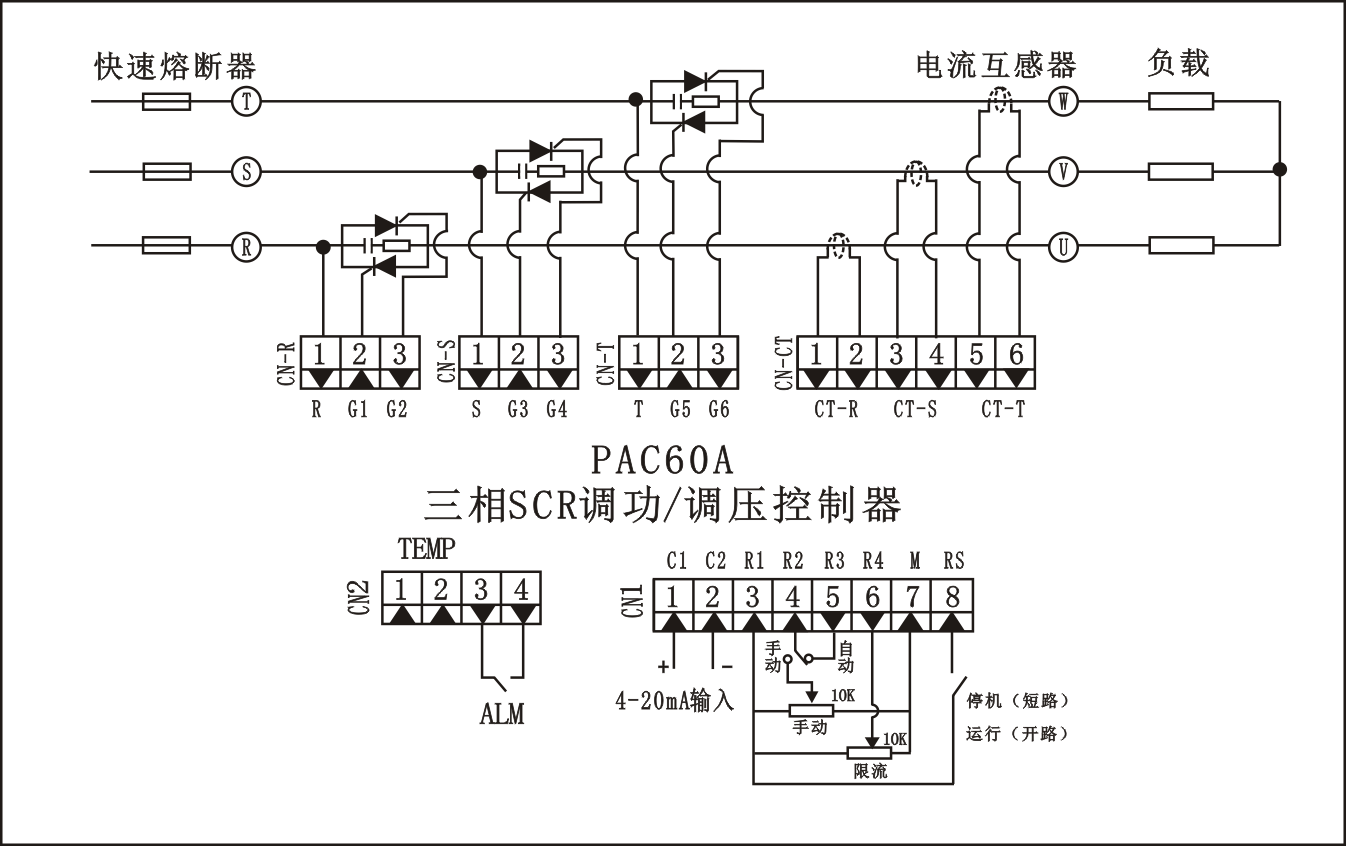

电路示意图：

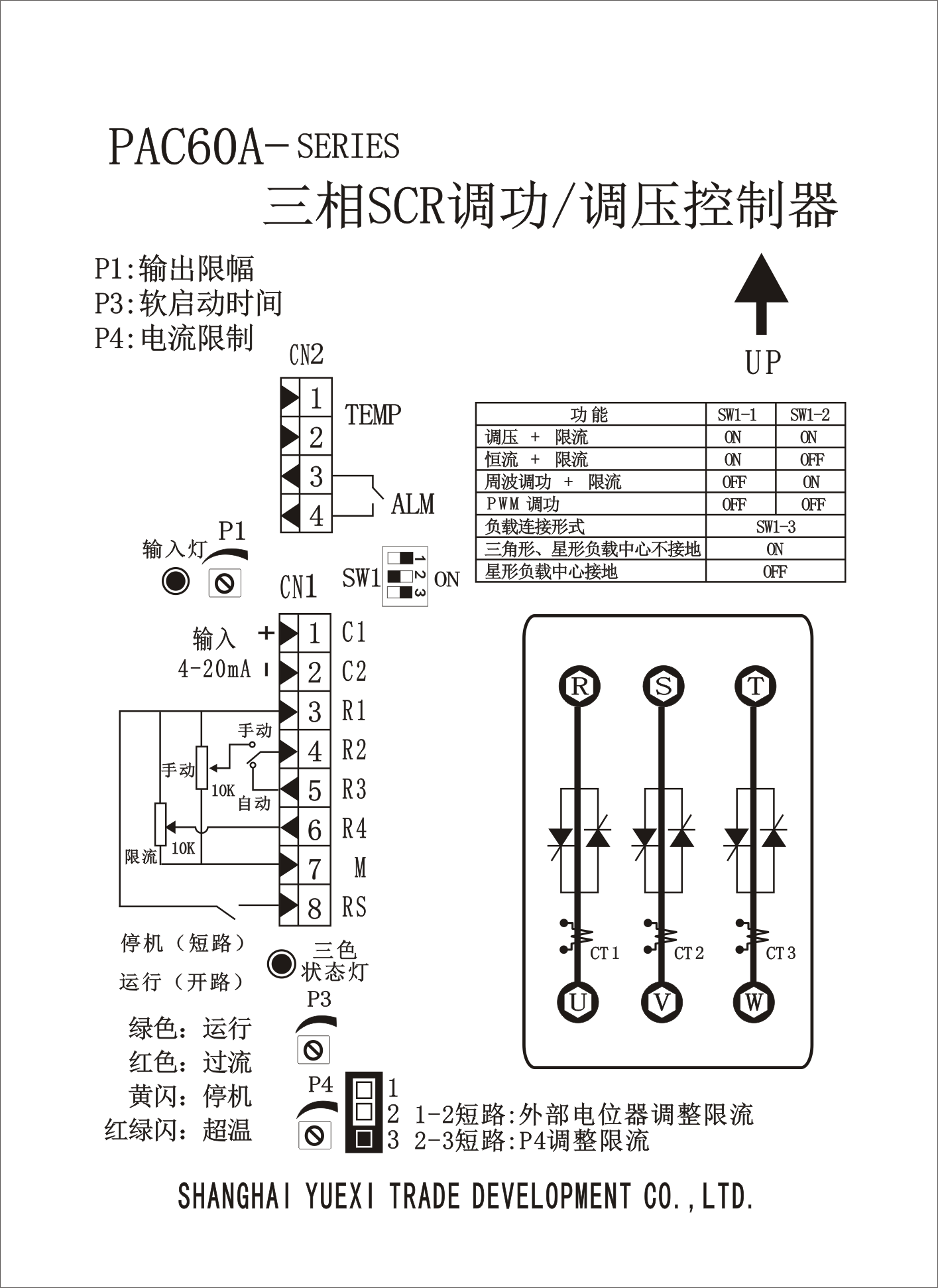

控制板面板图：

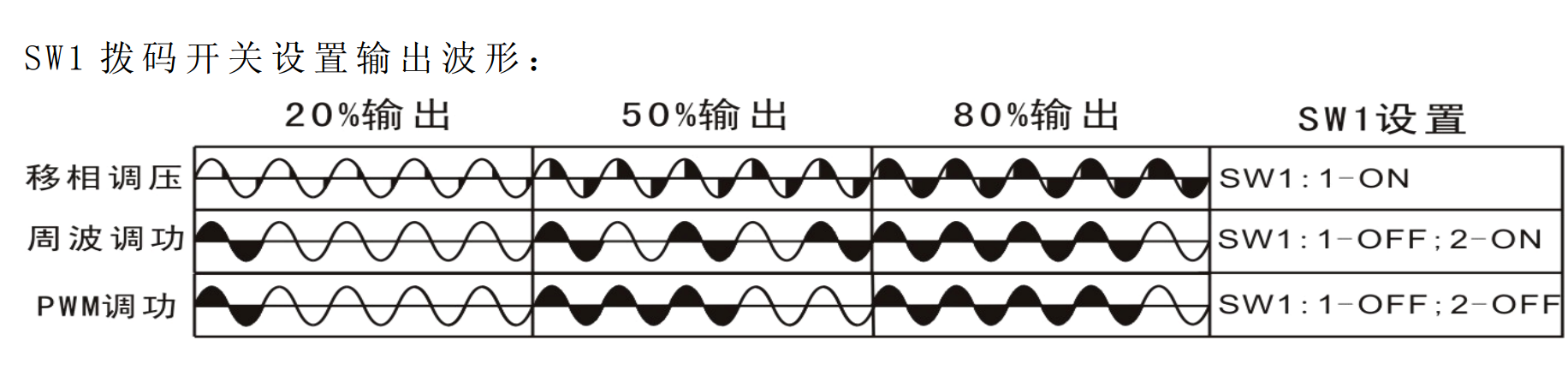

SW1 拨码开关设置输出波形：

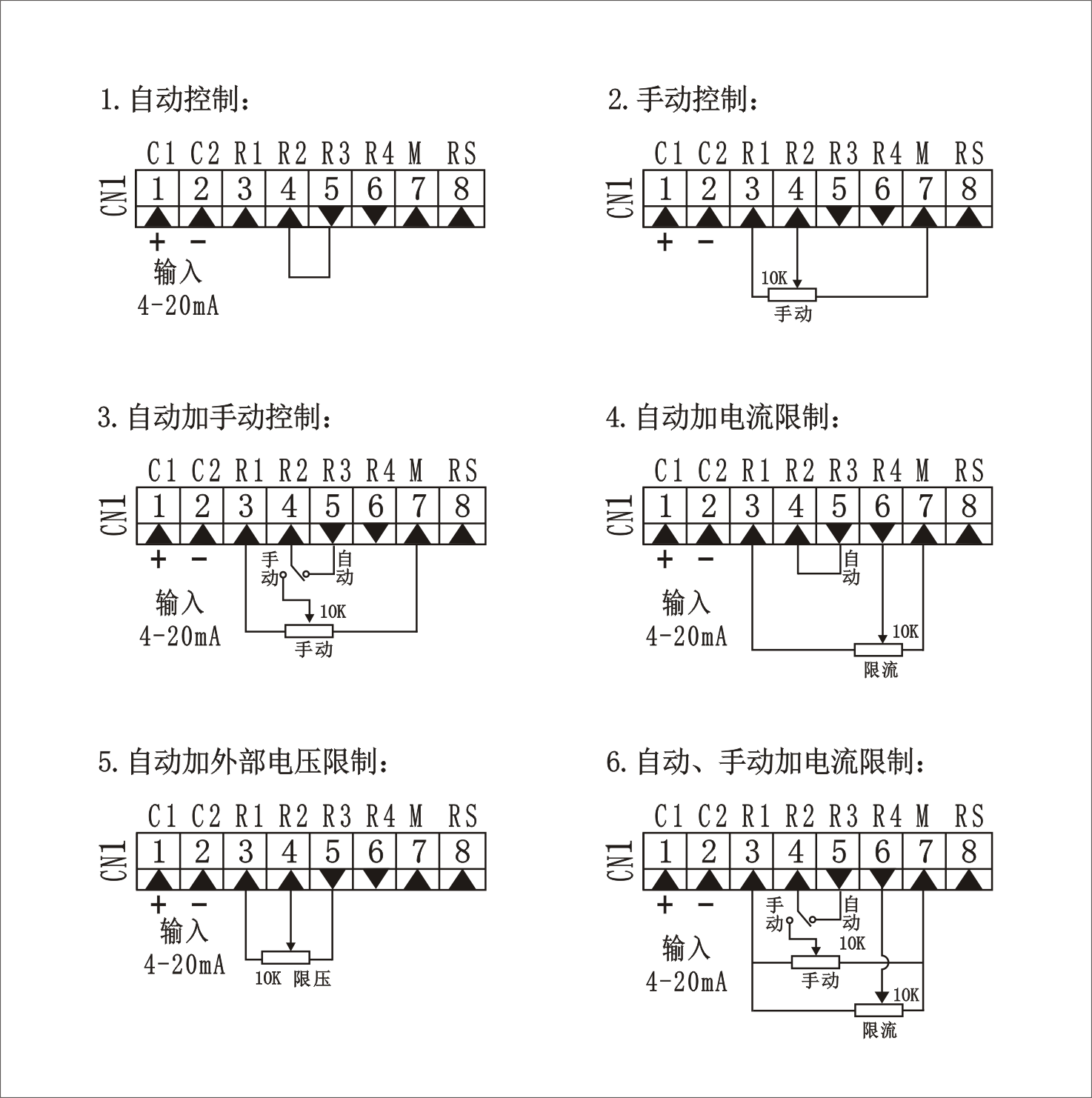

控制板常用接线组合:
用户可根据实际使用需要，选择接线方式。下图列出了常见的接线组合，供设计时参考。
调功、调压一体化功能
调压方式具有负载电流冲击小、适合变压器控制等特点，但不可避免产生电源污染和降低电网功率因数。过零调功方式避免了调压方式的不足，但无法限制电流，负载冲击电流较大。PAC60A 的调功、调压功能提供了两者优点的结合，可根据负载情况方便地切换这两种工作方式。

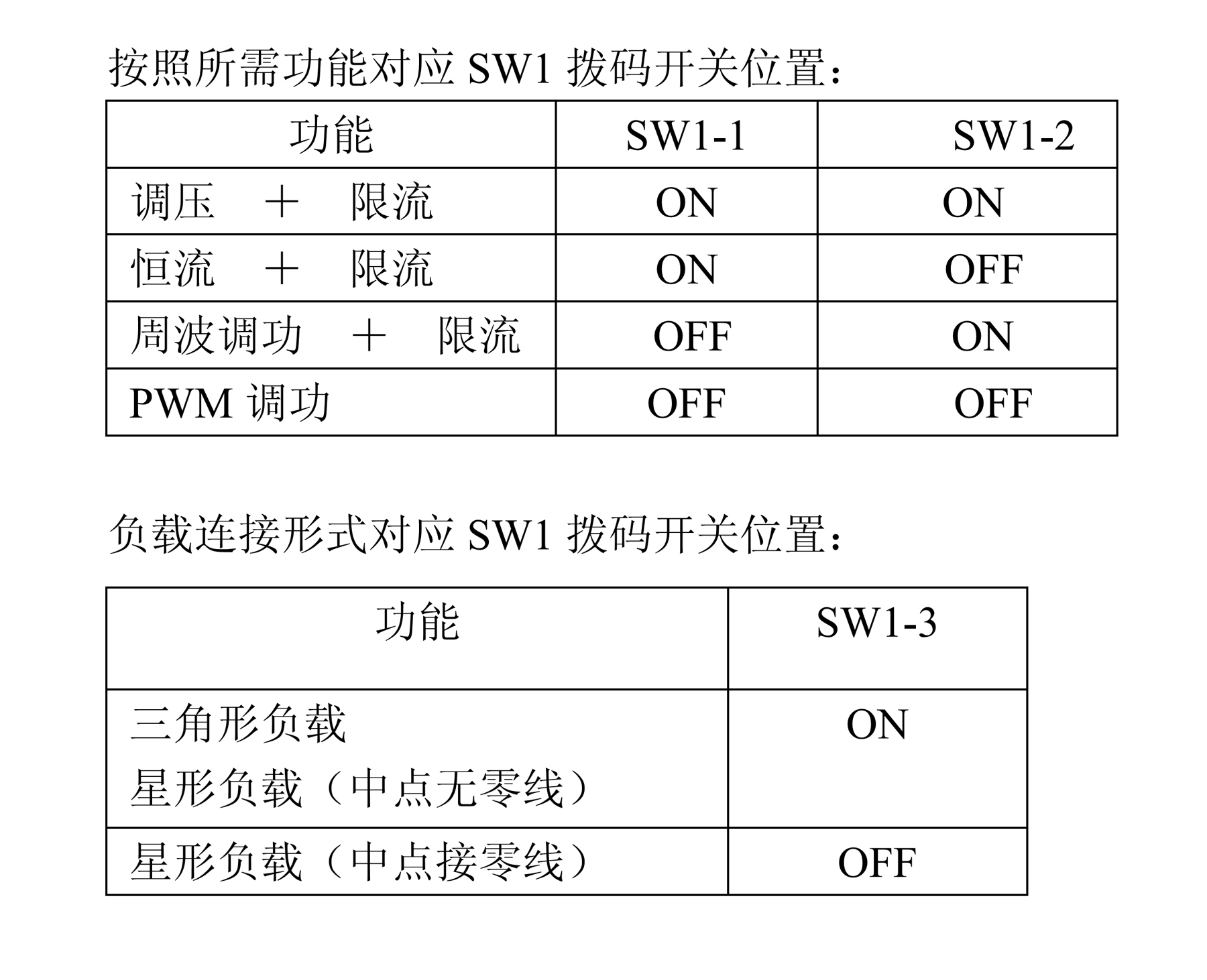

内部拨码开关设置：
1. SW1-1=ON SW1-2=ON 时，调压+限流
2. SW1-1=ON SW1-2=OFF 时，恒流+限流。
3. SW1-1=OFF SW1-2=ON时，周波调功+限流。
4. SW1-1=OFF SW1-2=OFF是，PWM 调功（无限流功能）
| 1 |
负载控制元件 |
可控硅（SCR）模块 |
| 2 |
负载电源 |
三相 380V AC ±10% 50HZ |
| 3 |
电流容量 |
25A,50A，60A，80A，90A，115A，140A，160A,190A, 250A,320A, 400A，600A AC |
| 4 |
控制板电源与功耗 |
电源：380V AC ±10% 50HZ, 要求与负载电源同相位 功耗：5W 最大 |
| 5 |
风扇电源
(根据型号配备)
|
需接线：六线端子排的 5 和 6 端子 电 压：220V AC 50/60Hz， 20W/只. 电 流：0.5 A 以下 |
| 6 |
控制输入 |
4～20mA 或者 0-10V DC 输入, 接收阻抗 100Ω |
| 7 |
LED 状态显示灯 |
输入指示 LED 灯(1 支)：红色 三色状态 LED 灯(1 支)：绿色，运行（有输出） 黄色闪烁，停机（无输出） 红色，过流 红绿闪烁，散热器超温报警（无输出） |
| 8 |
控制方式 |
调相控制：连续调压 调功控制：阻性周波调功 PWM 过零调功 |
| 9 |
调节输出分辨率 |
调相 0.2°,调功 20ms |
| 10 |
移相范围 |
0～175°,星型负载（中心点接地） 0～150°,三角型负载或星型负载（中心点不接地） |
| 11 |
驱动输出 |
配单硅反并联式可控硅模块可变宽度脉冲：8°~120° 电压：5V 电流：100mA 最大 |
| 12 |
手动方式 |
外接 10KΩ电位器调整 |
| 13 |
缓启动时间 |
调相控制时，P3 电位器调整。调整范围：0.2~120 秒 |
| 14 |
缓关断时间 |
调相控制时，10 秒固定 |
| 15 |
电压限制 |
板内 P1 电位器或外接 10KΩ电位器调整。 调整范围：0~100% |
| 16 |
散热器超温保护 |
80℃温度开关，常闭接点 ，动作时间：< 20ms |
| 17 |
报警输出 |
当散热器超温、电流过流时动作 规格：1 个常开接点，1A 250V AC 纯阻 输出端子：CN2-1、CN2-2 |
| 18 |
急 停 |
报警动作时，控制输出急停 动作时间：< 20ms 解除: 报警解除后，进入待机状态或重新上电解除 |
| 19 |
风扇控制 |
风机接40℃常开温度开关，当散热器温度低于40℃时风机不转动，保证风机寿命。 风机电源为220V。 |
| 20 |
启动/停止开关
（外接开关）
|
R1 端：CN1-3 端子，RS 端：CN1-8 端子 R1 - RS 端：无电压接点输入 短路：缓关断, 开路：缓启动 |
| 21 |
调功/调压/恒流切换
(SW1 拨码开关)
|
SW1-1=ON SW1-2=ON 时，调压+限流。 SW1-1=ON SW1-2=OFF 时，恒流+限流。 SW1-1=OFF SW1-2=ON 时，周波调功+限流。 SW1-1=OFF SW1-2=OFF 是，PWM 调功（无限流功能）。 |
| 22 |
恒流控制+限流 |
电流限制：板内 P4 电位器或外接限流电位器调整。 调整范围：20%～100%，取消电流限制：将 P4 电位器调至最大或取消外部限流电位器。 恒流控制：SW1-1 = ON, SW1-2 = OFF 恒流控制时，无法接假负载调试（因为负载电流太小）。 这时，只能开环调试（SW1-1 = ON, SW1-2 = ON |
| 23 |
过流报警 |
板内 P2 电位器调整。 调整范围：100%～150%。 过流设定：板内 P2 电位器调整。 过流报警：过流时报警动作，三色灯呈红色。 动作时间：< 20ms。 |
| 24 |
工作环境 和存储温度 |
温度范围：0～+40℃ 湿度范围：90% RH 最大，无结露 海拔高度：2000m 以下 存储温度：-10～+60℃ 其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体 |
| 25 |
绝缘电阻
介电强度
|
绝缘电阻： 模块输出端与外壳，500VDC 20MΩ最小 控制板电源端与外壳，500VDC 20MΩ最小 控制输入端与外壳，500VDC 20MΩ最小 控制板输入端与电源端，500VDC 20MΩ最小 介电强度： 模块输出端与外壳之间，2000VAC 1 分钟 控制电源端与外壳之间，2000VAC 1 分钟 |
|
PAC60A三相电力调整器选型表
|
|||
|
PAC60A- |
输入信号：4-20mA(输入阻抗100Ω)，输出形式：调压或者周波调功。上电缓启动，缓关断，散热器超温报警，手自动无扰切换。适合星形接地或不接地或三角形感性和阻性负载，具有电流限制、过流保护。能有效控制硅碳棒硅钼棒、电热管、镍铬丝、变压器等。 如果要求0-10VDC或者0-5VDC输入，订货时请说明。 |
||
|
散热单元型号 |

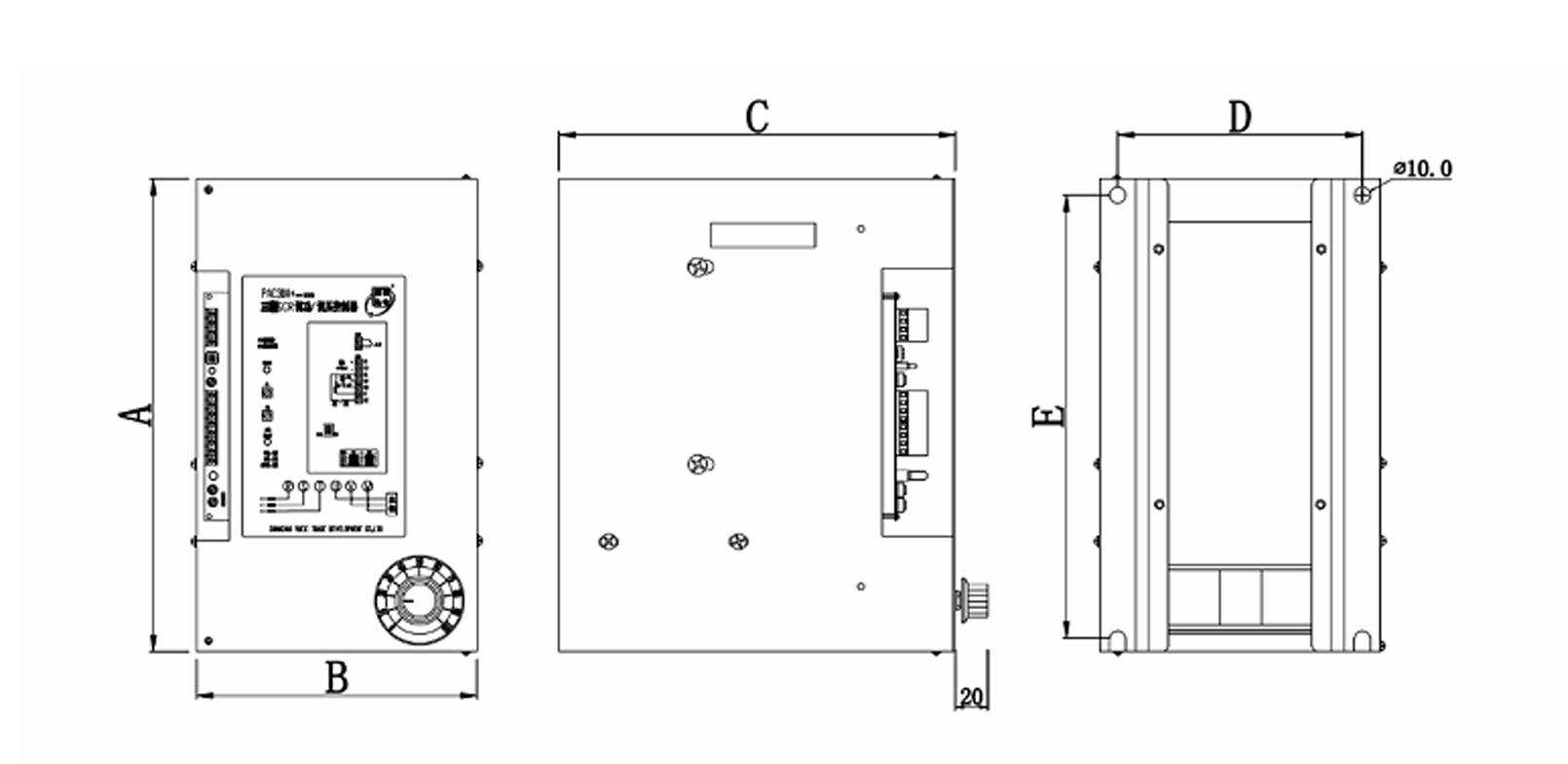

整机外形尺寸:单位mm |
模块规格 |
负载功率 |
|
B30C-：无风机，自然散热，散热器容量:在环境温度40度时:25A/相。 |
长210x宽127x厚212mm 2孔安装， 上下孔距198mm，孔径10mm |
MKKT55A |
≤16.5KW |
|
B125C-：1个风机，吹风式强制风冷，散热器容量:环境温度在40度时:80A/相，自然散热:25A/相。 |
长270x宽127x厚212mm 2孔安装， 上下孔距253mm，孔径10mm |
MKKT55A |
≤29KW |
|
MKKT70A |
≤35KW |
||
|
MKKT90A |
≤44KW |
||
|
MKKT110A |
≤44KW |
||
|
BI70C-：1个风机，吹风式强制风冷，散热器容量:在环境温度40度时:140A/相，自然散热:30A/相。 |
长290x宽172x厚253mm 4孔安装， 孔距148*273mm 孔径10mm |
MKKT90A |
≤44KW |
|
MKKT110A |
≤54KW |
||
|
MKKT160A |
≤90KW |
||
|
MKKT180A |
≤92KW |
||
|
B210C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:200A/相，自然散热:70A/相。 |
长285x宽250x厚255mm 4孔安装， 孔距222*268mm 孔径10mm |
MKKT160A |
≤92KW |
|
MKKT180A |
≤98KW |
||
|
MKKT200A |
≤105KW |
||
|
B240C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:200A/相，自然散热:70A/相。 |
长285x宽250x厚255mm 4孔安装， 孔距222*268mm 孔径10mm |
MKKT250A |
≤115KW |
|
B300C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:300A/相，自然散热:100A/相。 |
长360x宽246x厚243mm 4孔安装， 孔距222*343mm 孔径10mm |
MKKT300A |
≤157KW |
|
B350C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:350A/相，自然散热器:100A/相。 |
长460x宽244x厚283mm 4孔安装， 孔距220*443mm 孔径10mm |
MKKT500A |
≤210KW |
|
B400C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:500A/相，自然散热:150A/相。 |
长477x宽304x厚295mm 4孔安装， 孔距280*455mm 孔径10mm |
MKKT600A |
≤265KW |
|
B600C-：2个风机，吹风式强制风冷，散热器容量:在环境温度40度时:1000A/相，自然散热:200A/相。 |
长473x宽365x厚330mm 4孔安装， 孔距341x457mm 孔径10mm |
SKKT570A |
≤400KW |
| 单位mm | A | B | C | D | E |
| B30C | 210 | 127 | 212 | 102 | 198 |
| B125C | 270 | 127 | 220 | 102 | 247 |
| B170C | 290 | 172 | 253 | 148 | 273 |
| B210C | 285 | 250 | 255 | 222 | 268 |
| B240C | 285 | 250 | 255 | 222 | 268 |
| B300C | 360 | 246 | 243 | 222 | 343 |
| B350C | 460 | 244 | 283 | 220 | 443 |
| B400C | 477 | 304 | 295 | 280 | 455 |
| B600C | 473 | 365 | 330 | 341 | 457 |
